VERON afdeling Friese Wouden
Afdelingsblad 'CQ Friese Wouden'

door PAoZH

FM portofoon 6 Watt 2 meter,
van de Nederlandse Politie

Een half jaar geleden kwam ik in het bezit van een AP 2000 portofoon, die was omgebouwd naar twee meter. Er waren echter nogal wat problemen met dat omgebouwde geval en ik kwam ook een flink aantal tekortkomingen tegen in het praktisch gebruik, bij voorbeeld:

Ik ben begonnen om alle units van de moederprint te halen en in een aparte kast te bouwen om ze vervolgens weer door te verbinden, zoals op de bijgeleverde documentatie is aangegeven. Voor de hierna te beschrijven modificaties is dit niet beslist noodzakelijk, maar het werkt wel een stuk gemakkelijker. Als alternatief kan je ook de hele unit in een grotere kast plaatsen, met aan de voor en achterkant ruimte voor de knoppenwinkel, snoeren, etc en in de kast kan dan ook een 12V DC voeding aangebracht worden.

Alvorens de modificaties te beschrijven, eerst even een klein stukje theorie over de werking van het apparaat. Het VFO signaal wordt opgewekt via het zogenaamde Phase Lock Loop systeem. In een eerdere uitgave van CQFW heb ik de werking van zo'n systeem al eens uitgelegd, zodat ik me nu zal beperken tot de concreet te gebruiken frequenties.

We gaan gemakshalve even uit van de frequentie 145.000 MHz. Op print B11B1 bevindt zich de zogenaamde fixed oscillator. Dit is het X-tal van 40.55 MHz x 4 = 162.2 MHz. Op print B19 bevindt zich de VCO (Voltage Controlled Oscillator) die oscilleert op 166.4 MHz. Op print B11 wordt deze 166.4 gemixed met de fixed frequentie van 162.2, wat een verschil frequentie oplevert van 4.2 MHz. Deze 4.2 MHz wordt toegevoerd aan print B17C2 en vervolgens gedeeld door (duimwiel) 10101000, oftewel door 168, wat betekent 4.2/168 = 25 KHZ. (A) Op print B17C2 bevindt zich tevens de zogenaamde referentie oscillator van 400 Khz. Deze frequentie wordt gedeeld door 16, wat dan ook een frequentie van 25 kHz oplevert. (B) 25 kHz (A) en 25 kHz (B) worden toegevoerd aan de phase comperator, actief LD filter en een opamp, die vervolgens een spanning afgeeft voor de VCO, waardoor de frequentie stabiel blijft op 166.4 MHz. Elke afwijking op deze 166.4 resulteert in een afwijking op de frequentie van 25 kHz, wat op zich weer resulteert in een gewijzigde VCO spanning, enz., enz. De oscillator blijft dus "gelocked" op 166.4 MHz. Trekken we van deze frequentie nog de MF af, 166.4 - 21.4, dan is de uiteindelijke frequentie dus 145.000 MHz.

De modificaties

Fixed X-tal oscillator

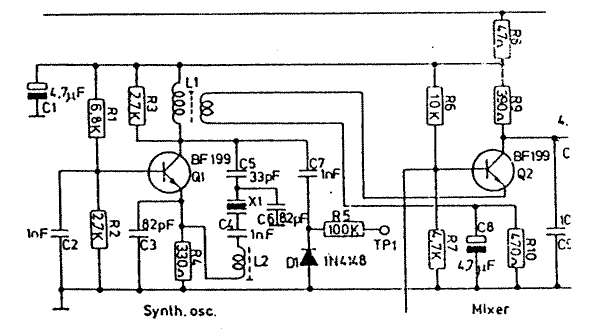

In fig. 1 is deze oscillator aangegeven. Het blijkt niet mogelijk te zijn om het X-tal exact op de frequentie van 40.55 MHz af te regelen met behulp van L2.

Fig. 1

L2 heb ik vervangen door een trimmer van 40 pF, waarmee de zaak zich prima liet afregelen op 40.55 MHz.

Referentie oscillator

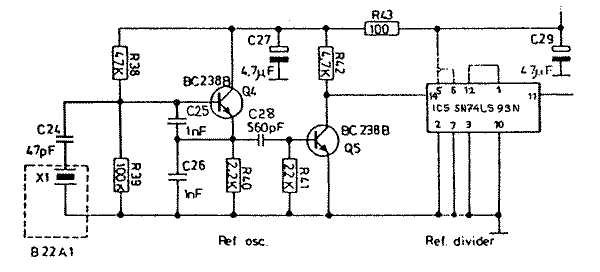

In fig. 2 is de referentie oscillator afgebeeld. X1 = 400 kHz.

Fig. 2

Haal het x-tal uit de houder en soldeer over de houder 2 stuks HF smoorspoeltjes van elk 1 mH in serie. Monteer in het front een afstemcondensator van circa 25 pF met een parallel condensator van 33 pF en verbindt deze met een kort coax kabeltje aan de x- tal houder. Deze schakeling oscilleerde bij mij op exact 400 kHz. Met de afstem condensator is de frequentie te varieren van 380 naar 420 kHz, ruim voldoende om over een bereik van 25 kHz op 2 meter (tussen de kanalen dus) te kunnen afstemmen.

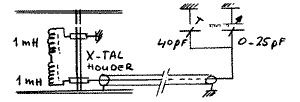

Fig. 3

In fig. 3 is de oscillator schakeling nogmaals weergegeven.

De deler

Zoals in de inleiding al is beschreven, de verschil frequentie, die aan de deler wordt toegevoegd, loopt in de originele schakeling van 2.56 tot 4.56 MHz. Voor 2 meter gebruik echter loopt deze frequentie van 3.2 tot 5.2 MHz. Ik denk, dat deze frequentie verhoging er debet aan was, dat het soms mis ging boven de 4.2 MHz (145.000) Als je de deler bekijkt, dan blijkt daaruit iets bijzonders. IC2 is een SN74193 en IC3 is een SN74LS193N. Verschillen in de schakelsnelheid zullen wel geleid hebben tot deze keuze, in ieder geval is het kritisch. Na veel geknutsel bleek de zaak goed te delen tot 5.2 MHz, als ik de SN74LS193N verving door een 74HCT193.

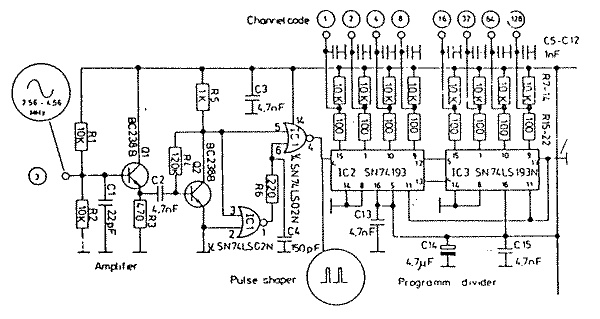

Fig. 4

Om een betere (hogere) clock-puls voor de deler te krijgen, heb ik C4 van 150 pF vervangen door een C van 220 pF. Een en ander is weer gegeven in fig. 4.

(wordt vervolgd)

73, Bouke - PAoZH
