Mobiel voeding voor de PYE pocketfone

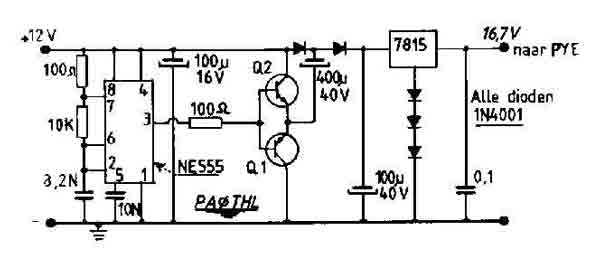

Bij mobiel gebruik van de PYE pocketfone zou het bijzonder handig zijn om deze op de auto accu aan te kunnen sluiten. Zoals u weet heeft deze pocketfone een spanning nodig van minstens 15 Volt, terwijl uw boordspanning maar 12 Volt bedraagt. In Elektuur vond ik bovenstaande schakeling voor een spanningsverdubbeling met een NE555, een paar dioden en wat transistoren.

Voor deze torren heb ik wat "zwaardere jongens" genomen en de spanning heb ik, middels een stabilisator en drie diodes naar aarde, teruggebracht naar 16,8 Volt. Deze schakeling kan 250 mA. leveren, genoeg voor de PYE die ongeveer 200 mA neemt in de stand zenden. In het schema is één en ander aangegeven.

Zelf heb ik deze schakeling ondergebracht in het accubakje van de portofoon wat weer op dezelfde manier wordt gemonteerd als de bestaande accu.

Veel succes met de bouw, en voor vragen QRV,
