Een goedkope 1,5V batterij gebruiken in plaats van een dure 9V batterij. DAT KAN met deze gelijkspannings- omhoog-converter. De spanning van ‚‚n of twee penlight batterijen kan omgezet worden naar 9V. Het IC TL496 van Texas Instruments is een complete schakelende voeding die uitstekend gebruikt kan worden als DC up converter, zodat je een penlight batterij kunt laten werken als een 9V batterij.

Componentenlijst

TL496 IC 1x
220(F/10V elc 1x
IC voet 8 pens 1x
40 -50 uH ringkern spoel 1x
Printplaat K-35 1x
1,5V batterij houder 1x
3V batterij houder 1x
Jumper 1x

Theorie schakelende voedingen

Een DC naar DC convertor slaat energie op als magnetische flux in de spoelkern. Wanneer een transistorschakelaar aangeschakeld wordt, zal de energie in de spoel geladen worden. Bij het uitschakelen van de transistor komt de energie uit de spoel vrij voor de belasting. De uitgangsspanning kan veel hoger of lager zijn dan de ingangsspanning., omdat er magnetische flux opgeslagen wordt en geen electrische lading. Het is zelfs mogelijk dat de polariteit wordt omgedraaid. Dit alles is alleen afhankelijk van het ontwerp van de schakeling. De transistor wordt sneller aangeschakeld als er meer vermogen gevraagd wordt. Dit zorgt voor een zeer hoog rendement. Een groot voordeel is dat er geen ingangs- vermogen in koelplaten hoeft te worden gedissipeerd.

Schakelende voedingen zijn veel compacter en effici‰nter dan conventionele lineaire gestabiliseerde voedingen. Het grote nadeel van schakelende voedingen is EMI (electro magnetische interferentie). De schakelfrequentie van de schakeltransistor is dan zo hoog dat het signaal uitgezonden wordt. Om toch te voldoen aan de EMC-richtlijnen (electro magnetische compatibiliteit) wordt de voeding ingebouwd in een metalen behuizing. Ontwikkelen van een schakelende voeding is slechts een kwestie van specificaties en het toepassen van de juiste externe componenten rond het IC. De TL496 is een van de eenvoudigst schakelende voedingen, waar slechts twee externe componenten aan toegevoegd hoeven te worden om het geheel te laten werken.

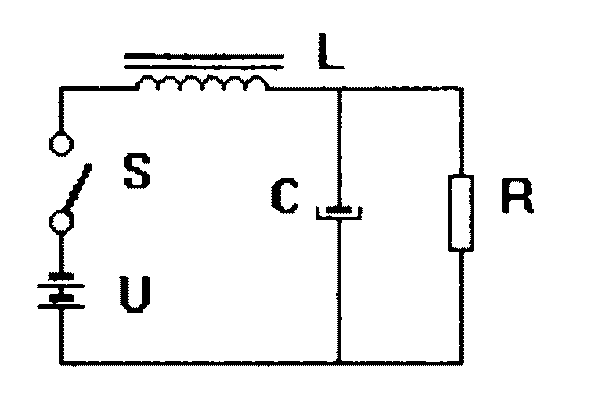

Principe van de schakelende voeding

Een belangrijke voorwaarde is dat de spoel niet mag verzadigen. De schakeloscillator, blokkeerdiode en controle circuits zijn allemaal gentegreerd in het IC. Schakelende voedingen komen al geruime tijd voor in audio- en video-apparatuur, TV's en satellietontvangers. Omdat ze tegenwoordig zo klein zijn, worden ze ook veelvuldig toegepast in kleine consumentenproducten zoals camera's, laptop computers, draagbare telefoons, .....etc.

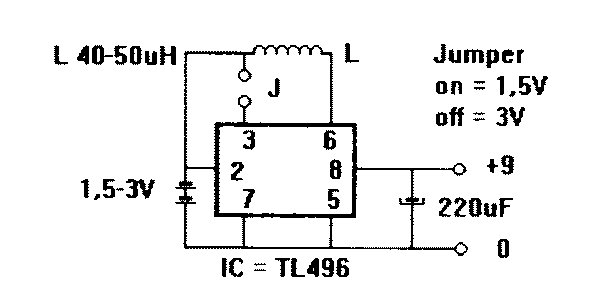

Werking

Het IC TL496 werkt als een schakelende voeding op een ingangs-spanning van 1,1V tot 1,5V (1 penlight) of op 2,3V tot 3V (2 penlights). De cyclus start als er, via het interne terugkoppelcircuit in het IC, een lage spanning gedetecteerd wordt aan de uitgang. Een interne schakelaar schakelt de uitgangstransistor aan. Dit zorgt ervoor dat er een stroom gaat lopen door de spoel. Wanneer de stroom in de spoel oploopt naar het maximum van ongeveer 1 amp‚re, schakelt de interne transistor-schakelaar de uitgangstransistor weer uit. De energie die nu in de spoel is opgeslagen kan, dankzij een interne diode, alleen nog maar richting de externe elco, die daardoor wordt opgeladen. Wanneer de uitgangssspanning weer te laag wordt, start de cyclus opnieuw.

De maximale stroom die geleverd kan worden met een 1,5 V batterij is ruim 20 mA. Bij 3V kan de schakeling 40- tot 50 mA leveren. Dit is ruim voldoende voor meters, klokken en kleine radio's.
