Wij ontvingen van Gjalt een bouwschema van een 50 MHz-laagdoorgangsfilter
met twee zuigkringen voor 100 MHz. Er kan maximaal een vermogen van 40 Watt door
het filter worden gejaagd (dit in verband met de gebruikte condensatoren van
39pF - 60V). Door de aanwezigheid van een tweetal zuigkringen sluit u uit dat
nieuwsgierige dorps- of stadsgenoten meeluisteren op de FM-band (100 MHz)
tijdens uw 6 meter-uitzendingen.

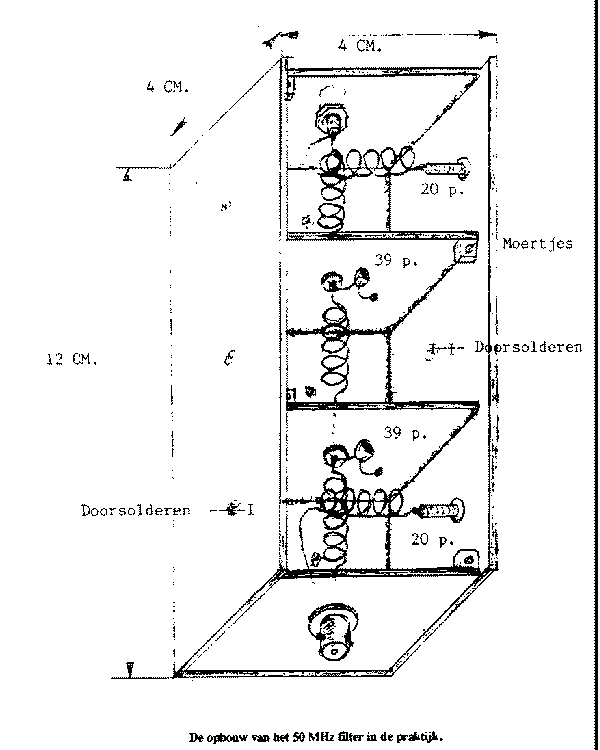

De behuizing is gemaakt van dubbelzijdig printplaat. De binnen-
en buitenzijde van de printplaat (ook bij de deksel) moeten wel worden
doorgesoldeerd om capacitieve werking uit te sluiten. Dit kan worden
gerealiseerd met behulp van stukjes draad en een soldering.

De spoelen L1, L2, L3, L4 en L5 zijn identiek aan elkaar. Al
deze spoelen hebben 5 windingen met een spoeldiameter van 6 millimeter, waarbij
gebruik wordt gemaakt van een 1 mm dikke verzilverde koperdraad. De ruimte
tussen de afzonderlijke windingen is gelijk aan circa 1 mm. De spoelen L1 en L2
dienen samen met de buistrimmer (20 pF) te worden afgeregeld op 100.4 MHz.
Hiervoor kunt u het best een dipmeter gebruiken. Tijdens het afregelen dient u
de BNC-connector overigens kort te sluiten. Deze procedure dient te worden
herhaald voor het circuit met spoel L4 en L5.

Voor deze schakeling heeft u de volgende componenten nodig: 2
buistrimmers met waarde 20 pF 2 condensatoren met waarde 39 pF 2 BNC-connector
chassisdelen 1 rol verzilverd koperdraad voor spoelen 1 plaat dubbelzijdig
printplaat (afmetingen: 16x16 cm) 4 boutjes (voor de bevestiging van de deksel)
4 moertjes (dezen worden gesoldeerd op het dubbelzijdige printplaat)
