2 tijd-trappen voor zend en ontvangst omschakeling
Algemeen
Deze schakeling heb ik al enige tijd in gebruik om veilig te schakelen tussen zenden en ontvangen. Voordeel van deze schakeling is dat het 2 trappen heeft die met een instelbare vertraging geschakeld kunnen worden. Een coax-relay hoeft bijvoorbeeld nooit vermogen te schakelen en de voorversterker b.v. boven in de mast, of de eindtrap worden dan net even eerder of later uit- of ingeschakeld.

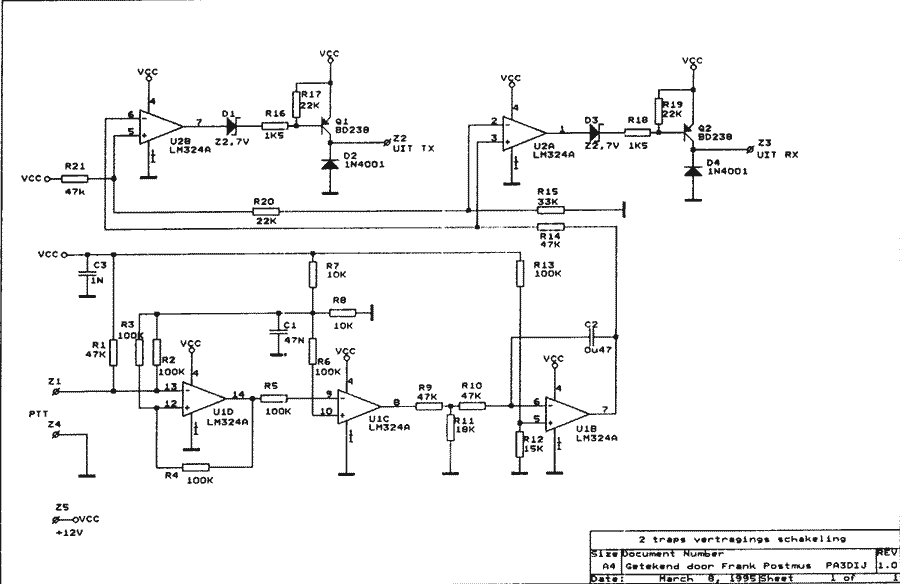

Principe
De print wordt aangesloten op een spanning van ongeveer 12Volt Bij ontvangst staat er op de RX-Pin op de print +12Volt, zodra de PTT-Pin naar masse gelegd wordt bij TX, schakeld RX-12V uit en na 15 mSec schakeld TX-12V in. Bij zenden gebeurt alles in omgekeerde volgorde, PTT los, TX-12V valt uit na 15 mSec schakeld RX-12V weer in. De schakeltijd kan worden ingesteld met R10 en C2. Dat kan berekend worden met:
T(ms) = 1,4 . R(KOhm) . C(uF)
T is dan de totale schakeltijd in mSec. Schakeltijden voor normale coax-relay's liggen ongeveer tussen 10 en 20 mSec (Slechte 30...40 mSec)

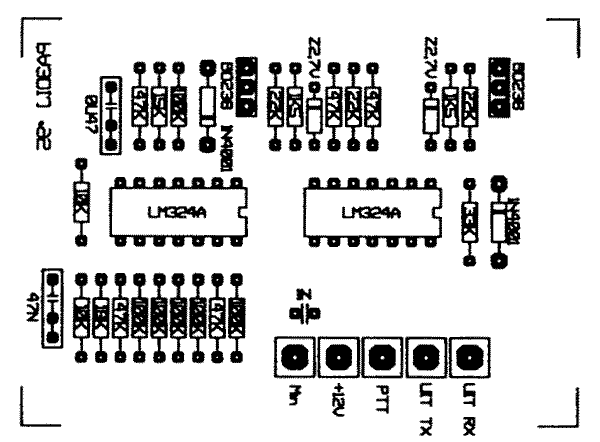

De maat van de enkelzijdige print is zo dat hij in een standaard blikken doosje gemonteerd kan worden (74x55.5mm). De print is eventueel bij mij verkrijgbaar door overmaking van ƒ7,50 incl. verzendkosten op Girorekening: 5704095 tnv. F.A.Postmus, Drachten.

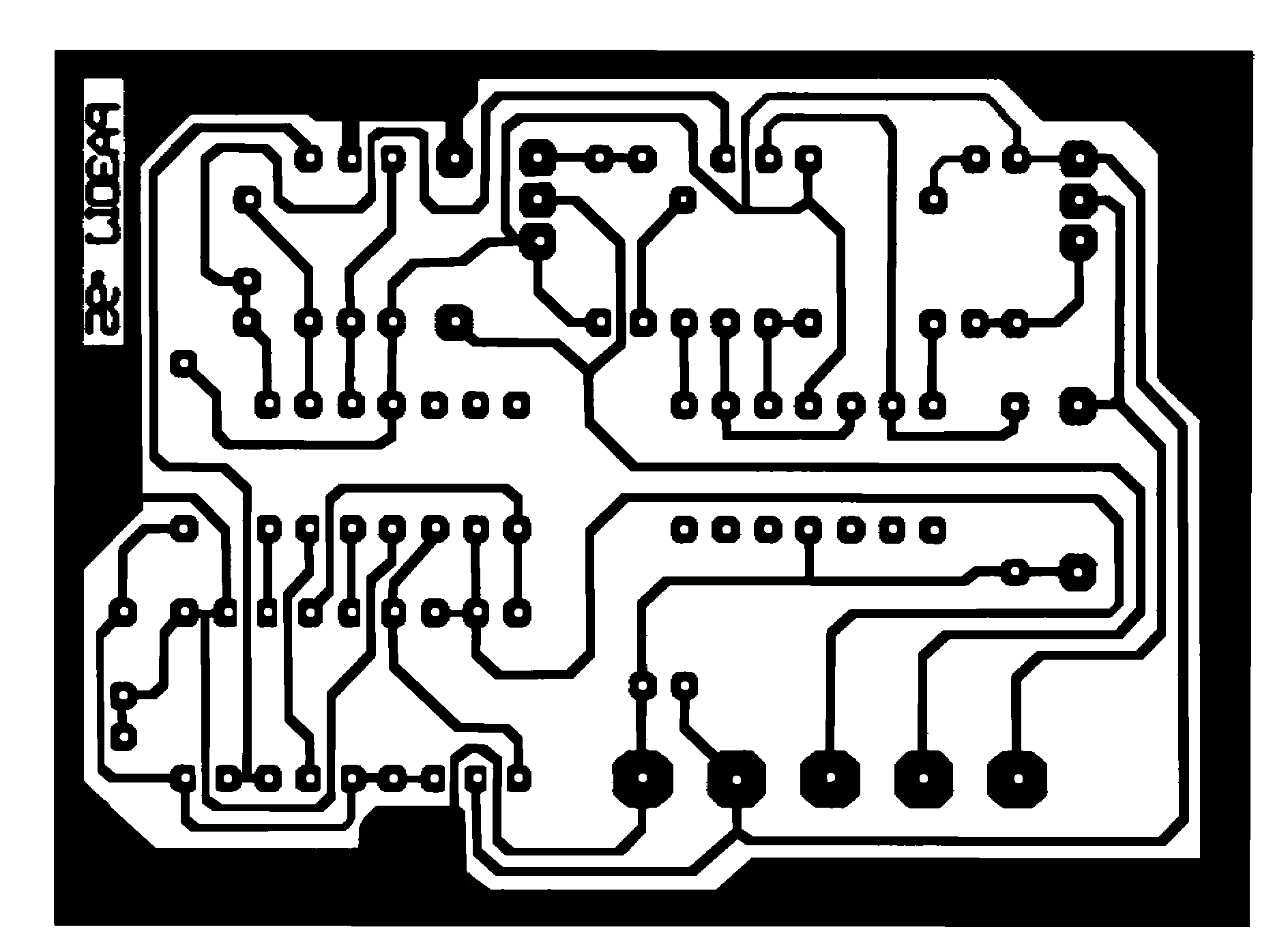

voor het juiste formaat afdrukken in 600dpi resolutie
Succes met de bouw,
Frank - PA3DIJ
