door PAoSIP

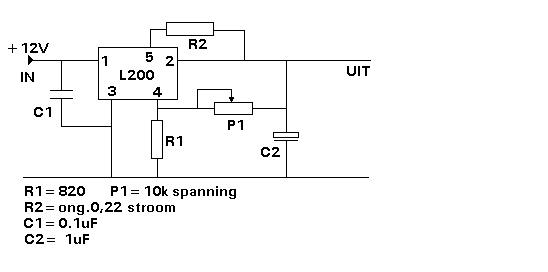

Deze schakeling gebruik ik als een vaste voeding om een mobieltje te laden. Af winkel kost een lader voor die telefoon rond de ƒ80 en dat kon ik zelf goedkoper maken. Het geheel zit in een plastic doosje met een aluminium deksel waarbij het dekseltje als koelplaat fungeert.

De ingangsspanning moet enkele Volts hoger zijn dan de spanning die je aan uitgang wilt hebben. C1 moet zo kort mogelijk op het I.C. gesoldeerd worden, deze dient om h.f. de nek om te draaien. Dat geldt ook voor C2, liefst een tantaal, let op de + en - . Een gewone elco van 1uF gaat ook, maar zet dan wel een C van 10 kp paralel aan C2. Aan de
uitgang kan ook h.f. naar binnen komen, en dat is net zo erg.

P1 met R1 zorgen samen voor de juiste uitgangsspanning. R2 is bij mij ongeveer 0,22 Ohm en dat is goed voor een maximale stroom van 300mA. R2 is stroom en P1 de spanning. Het geheel is goed bruikbaar voor het laden van een portofoon, of een ander speeltje gevuld met accu’s. Je kunt met deze schakeling zowel spanning als de stroom instellen op de waarde die je wilt hebben. De maximale stroom is ongeveer 1 Amp.
