door PE1RQD

LF print

Deze modificaties zijn niet strikt noodzakelijk, maar er wordt wel gebruik gemaakt van de mogelijkheden die de twee extra printjes brengen. Dit zijn DTMF, 5-toon, CTCSS en toon onderdrukking. Het is de bedoeling dat in de volgende versie van de software ook 5-toon herkenning is aangebracht.

Onder Q17 moet dan het kleine printje aangebracht worden voor het verzenden van tonen. De witte draad van dit printje moet naar test-punt 4, rechts achter Q17 en de gele draad moet naar het middelste pennetje (pen 8) van het jumperstripje P4, ca 3cm verder naar achteren.

Onder Q18 moet het printje met de potmeter aangebracht worden voor het ontvangen van toontjes. Met de potmeter moet het uitgangssignaal op het draadje op 5.10V afgeregeld worden. Dit draadje moet op het 8e pennetje van links op het printje van de SUB-D stekker gesoldeerd worden. Zie afb 13.

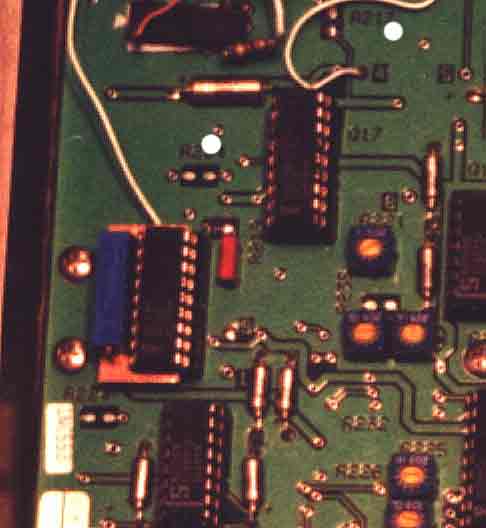

Afbeelding 11. De LF-printjes

Aansluitingen

De luidspreker en microfoon kunnen zowel op de twee blauwe 'jumpers' aan de voorkant, als op de SUB-D stekker aan de achterkant aangesloten worden. Het nadeel is echter dat beide signalen eerst versterkt moeten worden, dit zijn ‘0dB’ signalen. Een microfoon voorversterker is vereist. Voor de luidspreker zou eventueel de bestaande LM386 gebruikt kunnen worden door de luidspreker via een condensator van 100nF op pen 5 van dit IC aan te sluiten. Het makkelijkste en misschien wel de mooiste oplossing is het gebruik van een actieve box van een geluidskaartje van een PC.

Pen 14 van de SUB-D stekker is de PTT schakelaar, deze kan naar aarde geschakeld worden. In de transceiver zit een 10K pull-up weerstand naar 10V, het schakelpunt is 0,5V. Om de audio signalen op de SUB-D stekker te krijgen moeten de jumpers naar links staan. Pen 11 en pen 2 van de SUB-D stekker zijn dan de microfoon ingang, pen 8 en pen 16 zijn de luidspreker uitgang. Deze signalen komen van de scheidingstrafo’s, van zowel de microfoon als van de luidspreker mag n van beide aansluitingen aan massa gelegd worden.Een andere optie is de jumpers te gebruiken als plug:

Afbeelding 12. De frontaansluitingen

De 14V kan gebruikt worden voor een microfoon voorversterker.

Hier kan een stekker voor gemaakt worden door 4 pennetjes in te lijmen en dit blokje in zijn geheel in de transceiver te drukken, maar er kan natuurlijk ook een 'gewone' plug ingezet worden.

In dit geval moeten er een paar verbindingen gelegd worden op het printje van de SUB-D stekker voor de 14V, GND en de PTT schakelaar:

Afbeelding 13. Doorverbindingen bij de SUB-D connector

Verwijder het afgeknipte stukje coax van de referentie oscillator, dat naar de SUB-D stekker gaat. De draadjes van de +14V en het LF-printje kunnen door de ruimte die dan vrij komt, de transceiver in. De +14V is te vinden op het 15e en 16e pennetje van links op P3, de reeks solderingen precies midden, achter.

Afregelen van de ontvanger

Ga in het status menu naar het item 'RX lokaal'. Rechts in het display is het spanningsnivo van de lokale oscillator weergegeven. Deze moet met het 2-voudige filter in de ontvanger op maximaal afgeregeld worden. Verder moet de gevoeligheid afgeregeld worden m.b.v. de 4 trimmers en de signaal meter. De signaal meter wordt weergegeven in de ruststand, met op de bovenste regel van het display de werkfrequentie en de onderste regel de meter.

Afregelen van de zender

Ga in het status menu naar het item 'TX driver'. Nu is rechts in het display het vermoigen uit de stuurtrap weergegeven. Regel het gemodificeerde filter op de stuurtrap zo af, dat het vermogen maximaal is maar wel over de hele band ongeveer gelijk. Regel dan de eindtrap bij.

Tot zover de ombouw.
