door PA3BHS

Het plan bestond al tijden, maar de tijd ontbrak om een vertical voor de lage HF banden te maken. De spullen had ik al verzameld: een waterdichte kast van een centraal antennesysteem, een uitschuifbare aluminium campingmast en spoelen en condensatoren. Voor de DX op 80- en 40 meter is de door mij gebruikte Zepp antenne van 40 meter niet zo geschikt, een alternatief is een Deltaloop, een beam of een vertikale straler. Deze laatste neemt de minste ruimte in (op de radialen na).

Voor de vakantie had ik wat rustige dagen, zodat dit me de juiste tijd leek om me weer eens met de hobby bezig te houden. Het plan was een fullsize straler voor 40 meter te maken en deze aan te passen voor 80 meter. Een fullsize straler voor 40 meter van een kwartgolflengte is ongeveer 10 meter lang. Het campingmastje is ongeveer 6 meter lang zodat ik deze moest verlengen. Het verlengen heb ik met materiaal van een oude 3 banden beam gedaan. De onderkant van de mast is ongeveer 5 centimeter in doorsnede, de bovenkant ongeveer 1 centimeter.

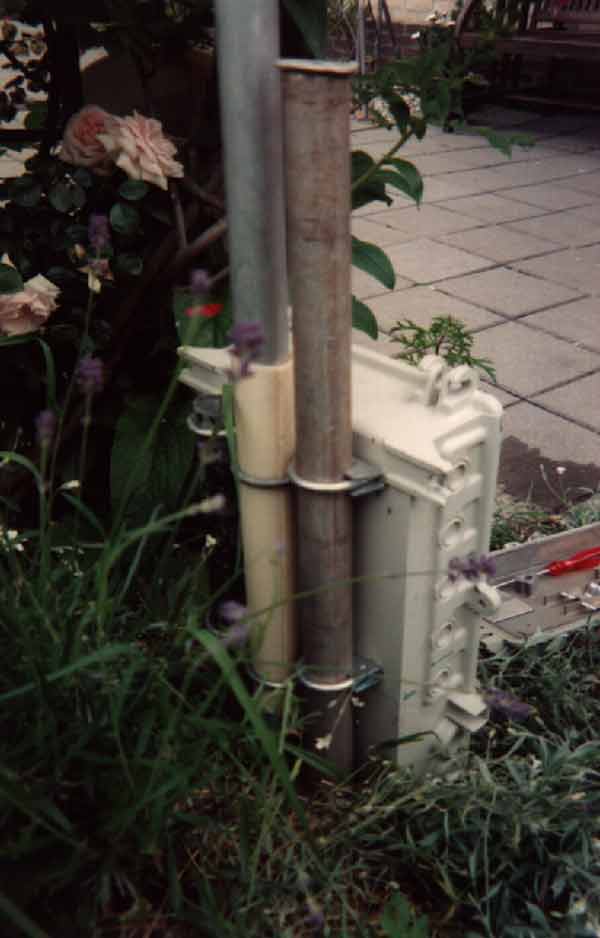

Aan de kast zijn 2 buizen van ongeveer 5 centimeter doorsnede en met behulp van uitlaatklemmen bevestigd. Deze buizen zijn de grond ingedreven met een moker (ongeveer 1,5 meter diep). De straler is ook met behulp van 2 uitlaatklemmen aan de kast bevestigd, echter tussen de buis en de uitlaatklemmen is een PVC buis bevestigd om de straler van de kast te isoleren. Houdt er wel rekening mee dat door het aandraaien van de klemmen de aluminium buis vervormt waardoor hui eventueel niet meer helemaal is in te schuiven.

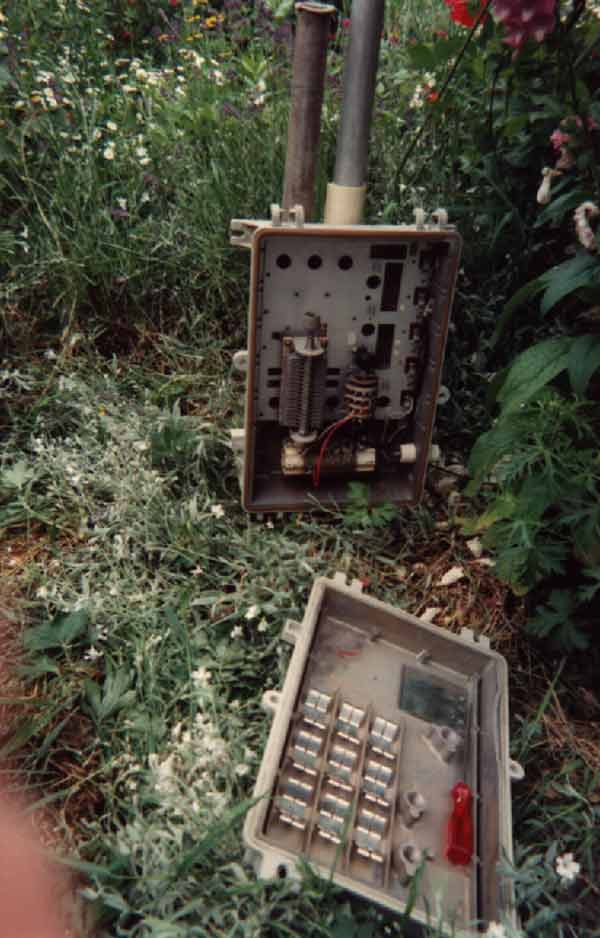

De straler is door middel van een draad en een keramische doorvoer de kast ingevoerd. In de kast bevindt zich een spoel, een condensator en een schakelaar om de straler geschikt te maken voor meerdere banden. De spoel en condensator zijn als "L" netwerk geschakeld (lage impedantie antenne naar hoge impedantie set). Voor 40 meter is de aanpassing niet nodig, voor 80 meter wordt de straler aangepast. Ik maak gebruik van een 5-tal radialen, de radialen heb ik in de grasmat verboregen door met een schep een gleuf te steken in de grasmat en vervolgens de radialen daarin weg te drukken. Na aanstampen van de gleuf is na een paar weken niets meer terug te vinden van de radialen! Voor de zekerheid heb ik de antenne getuid met het dikste vissnoer dat ik kon krijgen, dit valt niet op en is zeer sterk. Gezien de korte tijd die ik beschikbaar had voor de vakantie heb ik 80 meter niet optimaal kunnen afregelen.

Zoals bekend zijn 80 en 40 meter avond DX banden, DX verbindingen zijn over het algemeen mogelijk wanneer ht gehele pad in het donker ligt. Aangezien de nachten in juli erg kort zijn, was de kans op DX dus niet zo groot. Ik heb toch maar een poging gewaagd, zo tegen schemering aan heb ik de set aangezet en 40 meter afgespeurd. Het bleek dat de antenne voor lokaal (Europees verkeer) 1 S-punt slechter was dan de dipool. Voor DX verkeer is de vertical ongeveer 1 S-punt sterker (gemiddeld). De eerste dag lukte het me na een aantal pogingen Iran te werken. De volgende dag vol goede moed weer geprobeerd en het lukte me waarempel om VK8 (Australie) op 40 meter te werken!

Dit geeft goede hoop voor het winterseizoen. Ik heb de antenne later wat meer achterin de tuin geplaatst, en heb een van de radialen in het achterliggende water gehangen.

Ik ben nog van plan wat radialen toe te voegen en 80 meter te optimaliseren. De omschakeling wil ik via de coaxkabel laten verlopen met een relais in de kast van de vertical.

Kees - PA3BHS
