door PAoDKO

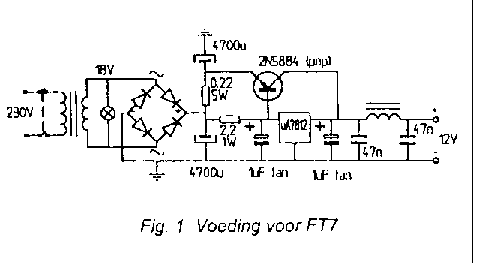

De FT7 van Yaesu is reeds jaren bekend in QRP-kringen. Zelf heb ik ooit mijn exemplaar nieuw aangeschaft. Ik gebruikte hem in mijn C-machtigingstijd om mijn transverters voor 23 cm en 70 cm aan te sturen. Na het behalen van de A-machtiging ging de transceiver vaak meer naar mijn vakantieadres, compleet met forse voeding en een antennetuner (L-filter), welke zelfs nog groter is dan de FT7. Inmiddels is een compacte voeding gebouwd volgens onderstaande figuur.

De trafo is een 18V-exemplaar welke ruim 1A kan leveren, een beetje aan de krappe kant, maar wel klein. Het stabilisatiecircuit bestaat uit een A7812 en een forse PNP-transistor. Deze schakeling is niets nieuws. Enige tijd na de introductie van de driebeens- spanningsstabilisatoren werden diverse schakelingen gepubliceerd om de stroom uit deze stabilisatoren te vergroten. Het getekende stabilisatiecircuit kan 5A leveren voordat de stroombegrenzing in werking treedt.

Wanneer de geleverde stroom klein is, dan wordt deze alleen geleverd door de A7812. De PNP-transistor is dan nog niet in geleiding. Over de weerstand van 2,2 ohm zal echter een spanning ontstaan. Wordt deze spanning groter dan 0,7 volt, dan gaat de PNP-transistor geleiden. De PNP-transistor gaat nu dus meedoen aan het leveren van de uitgangsstroom. Over de weerstand van 0,22 ohm gaat nu ook een spanning ontstaan. Wanneer de spanningsval over de weerstand van 0,22 ohm bijna even groot wordt als de spanningsval over de weerstand van 2,2 ohm, dan zal het spanningsverschil tussen basis en emitter kleiner worden dan 0,7V zodat de PNP-transistor alsnog gaat sperren. Hierdoor wordt de uitgangsstroom begrensd. De weerstand van 2,2 ohm is een 5W exemplaar. De door mij toegepaste PNP-transistor is een 2N5884 uit de rommeldoos. Andere toe te passen typen zijn bijvoorbeeld MJE2955, BD242, enz. De A7812 zit op de dezelfde koelplaat als de PNP- transistor. De in- en uitgang van de A7812 zijn beide ontkoppeld met tantaalcondensatoren van 1 F om oscilleren tegen te gaan. Dit oscilleren kan namelijk resulteren in een uitgangsspanning welke hoger is dan de gewenste. Verder is getracht de voeding hoogfrequent dood te maken met een filter aan de uitgang. De spoel moet de stroom wel kunnen verdragen. Bij mij is dit een ringkern met 'dik' draad, gesloopt uit een geschakelde voeding.
