CN4
12V aansluiting
Q&A's (vragen en antwoorden)
Q: Ik heb eerder de set al omgebouwd volgens het 'alles-in
een-kast' ontwerp maar wil nu ook de PIC-uitbreiding toevoegen. Wat nu?
A: Hiervoor moet je de volgende aanpassingen doen: (zie
ook de tekening ) - spoortje aan B02-2 doorsnijden - pen B02-2 naar B01-20 (ipv
B02-8 naar B01-20) - spoortje aan B02-9 doorsnijden - pen B02-9 naar CTONE-sq/1750
print (ipv B02-1 naar B01-17) - doorgesneden spoortje B02-8 naar R-sq/ 1750
print EN B01/21 - pen B02-8 naar CRS-sq/1750 print - Het spoortje aan B02-1
hoeft niet hersteld te worden omdat deze hier niet wordt gebruikt. - Vervang op
de hoofdprint C4, C5 en C6 door 100pF (o.i.d.) LET hierbij OP: In de
bijbehorende documentatie zit een fout: In het schema zijn dit C 4, C5 en C6,
echter op de lay-out van de hoofdprint zijn dit C2, C3 en C4!
Q: Ik heb de PIC-controller al gebouwd en wil deze nu
aan deze ombouw aansluiten. Wat moet ik nu doen?
A: Hiervoor hoef je alleen enkele aansluitingen op de

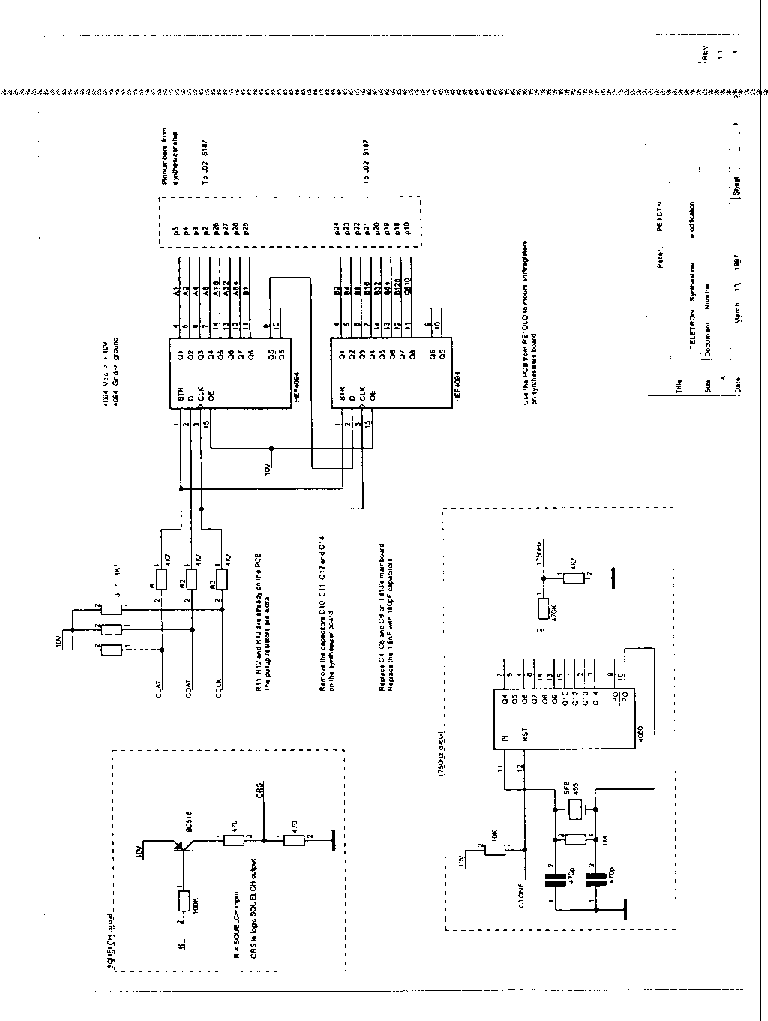

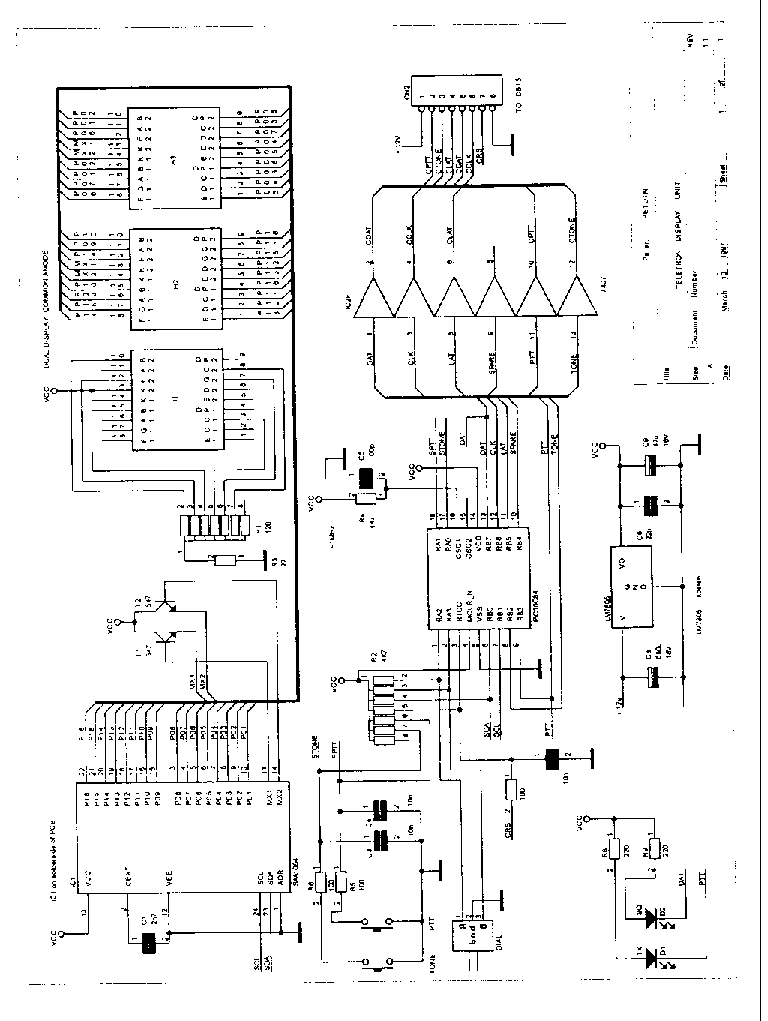

sub-D vanaf de PIC-controller anders te leggen. Zie hiervoor het nieuwe schema
van de PIC-controller.
Q: Ik heb de transceiver al omgebouwd volgens
PA0KLS/PA3FYW op een kanaal en wil nu de PIC-controller gebruiken.
A: Hiervoor hoef je op de delerprint alleen T03 te
verwijderen en R07 te overbruggen met een draadje.
(Bron: Teletron HomePage)

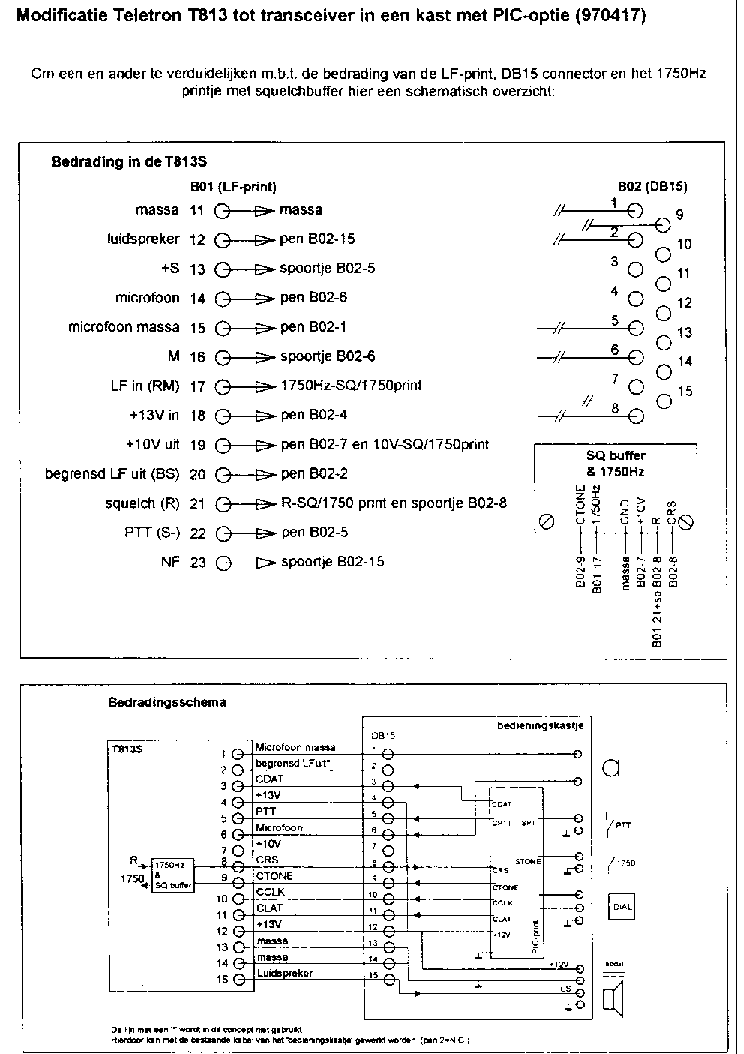

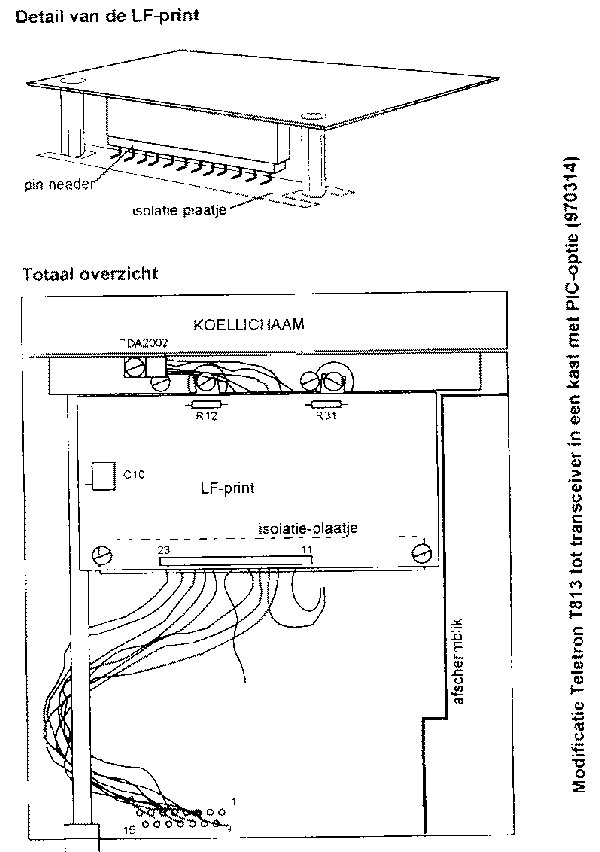

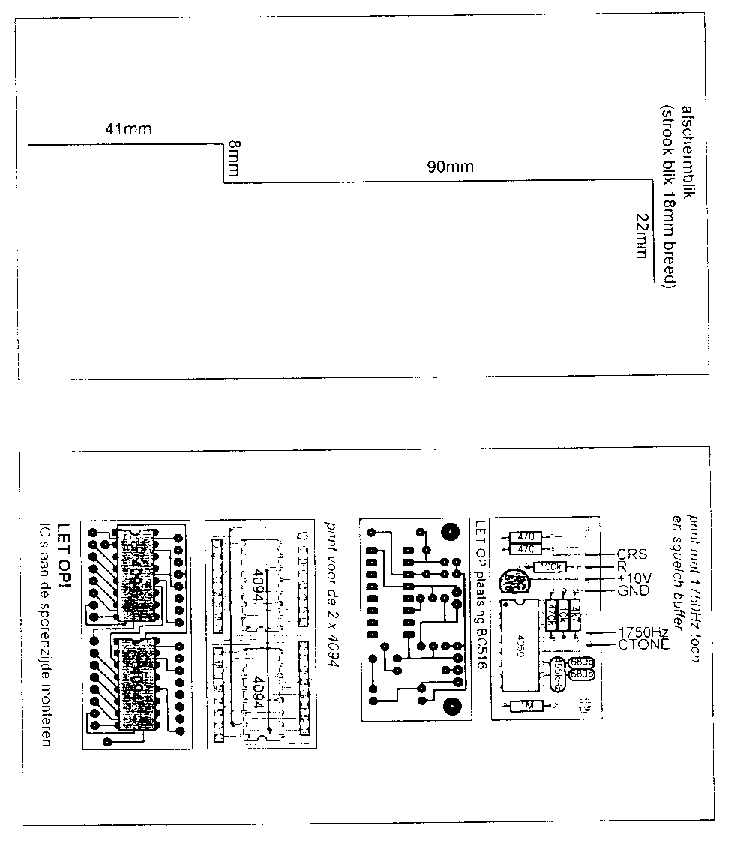

Hierna volgen de tekeningen, behorende bij het eerste deel van
de T813 ombouw in de mei-editie (red.)
