 Twee CONDOR mobilofoons in de auto

Inleiding

Sinds enige maanden is er een ware CONDOR-rage, ontstaan door een actie van de VERON afdeling Friese Wouden. Er zijn reeds enige honderden van deze mobilofoons in omloop in het amateur-circuit. De meeste zijn van het type CONDOR 16, de '2m uitvoering'. Er zijn op zeer beperkte schaal ook CONDORS van het type 46, de '70cm uitvoering' verkrijgbaar. Na eerst een aantal weken met de CONDOR 16 te hebben gewerkt en me een CORDOR 46 werd aangeboden, moest ik een oplossing zoeken voor een aantal problemen, die twee sets in de auto met zich meebrengen: 2 luidsprekers, 2 mikrofoons, 2 antennes en de plaats van dit alles. Kan dit niet doelmatiger: 1 luidspreker, 1 mikrofoon, 1 antenne en de beide CONDOR's bijelkaar? Het antwoord is JA.

Plaats

Bij mijn automobiel (Ford Sierra) bleek het mogelijk om beide CONDOR's boven elkaar in het dashboard te plaatsen (in een vakje met daarin het digitale uurwerk. Een los uurwerkhuis was snel bij de garage gekocht (ƒ18.--) en werd verzaagd. Alles werd weggehaald, behalve de 'klik' bevestiging welke in het dashboard past. De CONDORS passen hier nu nauw sluitend in en hoeven niet eens vast te worden gezet. Dat was dus een meevaller! De beide CONDOR's zijn boven elkaar geplaats en aan de zijkant met twee aluminium stripjes en M4 x 10 boutjes aan elkaar vastgezet.

Luidspreker

De luidspreker (Een Peiker of zo) is aangesloten via twee weerstanden van 22 Ohm (bij een luidspreker van 8 Ohm). Er is nu maar 1 luidspreker nodig. De CONDOR staat bekend om z'n nogal 'heftige' audio output.

Met deze weerstanden is het audio prima regelbaar van zacht tot hard via de linker stappenschakelaar. Misschien is een serieweerstand van 10 - 22 Ohm ook iets voor de shack?

Koppeling van de luidspreker

Mikrofoon

De mikrofoon welke aan de CONDOR zit is van een voorversterkt type. De CONDOR is gebouwd om ook te kunnen worden gevoed via een lijnverbinding (100 mV / 600 Ohm). Op punt 14 van de D- connector staat +10V. Ik heb deze via twee diodes aangesloten op de mikrofoon.. Het doet er nu niet toe, welke CONDOR aan staat, de mikrofoon wordt altijd gevoed. De audio input van beide CONDOR's zijn gewoon aan elkaar geknoopt. De PTT van de mikrofoon laat ik via een schakelaar lopen, welke samen met de mikrofoon plug op een hoekprofiel naast de beide CONDOR's is geplaatst. Hiermee kan 2m of 70cm worden gekozen om te kunnen zenden.

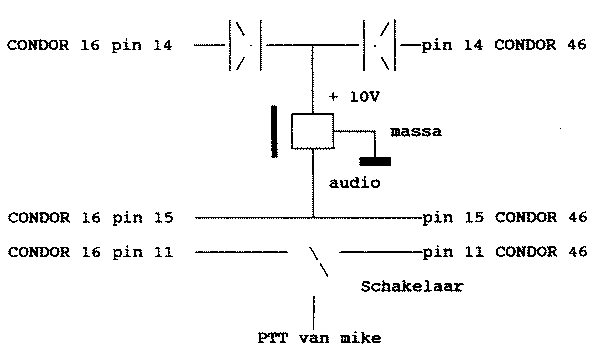

De mikrofoon en PTT-schakelaar in de combinatie

Antenne

De antenne, die ik gebruik, is een 'home-made on-glass' antenne, volgens een ontwerp, dat door PA3EHG werd beschreven in CQ Friese Wouden van December 1991 (pagina 18 en 19). Dit is een combi- antenne voor 2m en 70cm. Op 2m is het een verkorte kwart golf, voor 70cm is het een gestackte dubbele kwart golf.

Deze antenne is via een koppelfilter aan beide sets aangesloten. Er zijn diverse koppelfilters te koop.

Veel succes en 73,
